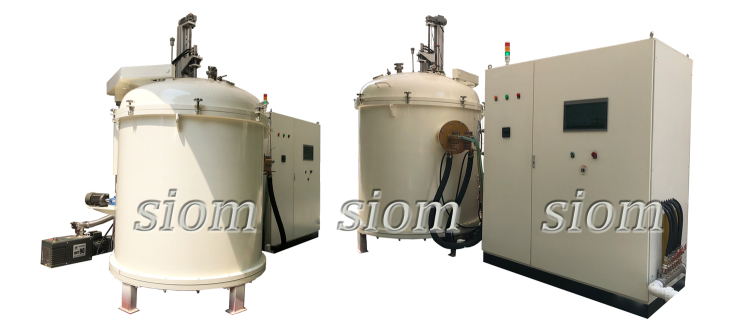

一、介紹
  （1）爐蓋：在爐體頂部中央位置，開設圓柱形爐蓋，爐門設置柱塞貫穿孔和熱電偶貫穿孔，爐蓋頂部設有Φ300*200加料口及Φ60觀察口?？赏ㄟ^加料口及觀察窗口給爐內的坩堝加料。爐蓋能滿足與爐體的密封要求，同時對爐蓋上測溫元件及加料口和觀察孔進行密封處理。
  （2）保溫隔熱爐襯: 主要材質為重質聚青磚，石墨碳?xì)值缺夭牧希糜诮档蜖t膛空間向外部環境空間的散熱，其長期工作溫度不低于熔化爐設計最高溫度，設計的保溫爐襯厚度使總功率小于10%。保溫爐襯的結構和布置方式方便收集坩堝的安置和保溫材料的安裝。
  （3）內部支撐件: 用于承載坩堝、熔化爐坩堝及其內裝載的工質，當爐膛溫度達到熔化爐最高溫度時，支撐件的結構、材質和布置可以保證安全穩固的支撐能力，不發生變形移位問題。
  （4）內部坩堝: 鑒于爐體尺寸較大，承重較大，熔融物使用柱塞結構。熔化坩鍋為圓柱形，尺寸≤600L，坩堝內壁設計一定的斜度，有利于液態工質從底部通孔流出，坩堝底部為矩形通孔，其尺寸和形狀與柱塞頭緊密配合，柱塞材料由304通水桿+石墨桿。304桿由彈簧壓緊過渡機構石墨桿兩頭可更換螺旋結構，以方便改變出料孔尺寸。柱塞材質為高純石墨，當柱塞插入坩堝裝配位置后，不發生工質從接觸面滲漏現象。
  （5）提升機構：安置于熔化爐爐門外壁上方，其位置不影響爐蓋的開啟和關閉。提升機構與柱塞牢固連接，提升和下落均為直線導軌方式，移動中不發生錯位，并有彈簧過渡擠壓，滿足提升機構在熔池中提起柱塞動作的需求，通水柱塞在移動中保持氣氛爐設計指標。有效提升高度大于200mm.可在現場控制提升機構的升降動作，提升/下落動作可及時停止和切換，實時顯示提升高度。具備良好的電機保護裝置。
  （6）加熱方式：中頻感應線圈采用30*50*4矩形無氧銅繞制，高溫絕緣漆進行表面處理和防氫脆處理。加熱方式，功率控制，B型熱電偶二個監測點隨機讀出溫度參考值。
  （7）溫控系統：爐膛內側溫點包括熔化坩堝內測溫?zé)犭娕疾簧儆?支，熱電偶最高測量溫點不低于熔化爐最高溫度，測量精度滿足要求，導流管溫度測點。爐膛內的溫度計坩堝內溫度顯示與熔化爐的電柜面板上，同時可將溫度遠程顯示與總實驗操作室。
電控系統：設計電源柜一臺，電源功率、電壓和電流設計參數，全部觸摸屏溫序化，自動化控制。
  （8）真空爐膛底部設計有氣動插板閥，使坩堝及其它部件高溫下減少氧化。
二、電控系統
  （1）電控柜操作、布線和布置要求；
  （2）報警：高溫，低溫，過電流，水壓低，報警，短路自動跳閘。
  （3）進出線口采用專用接頭固定，以便線纜使用的安全性；
  （4）元器件、端子排、操作按鈕等均有標簽；
  （5）所在電控柜和設備表面烤漆處理；
  （6）電源柜采用全密封防塵結構，防止導電炭纖維和導電塵土；
  （7）所有電柜預留結構，柜內重點元件水冷卻，程序運行結束自動停止。
  （8）冷卻系統、真空系統、保護氣體系統、真空度測控系統通過PLC與上位機實現無縫連接，實時監視、控制并顯示整套設備的運行情況。
  （9）報警界面內容簡單提示報警信息；維修操作模式提示。
